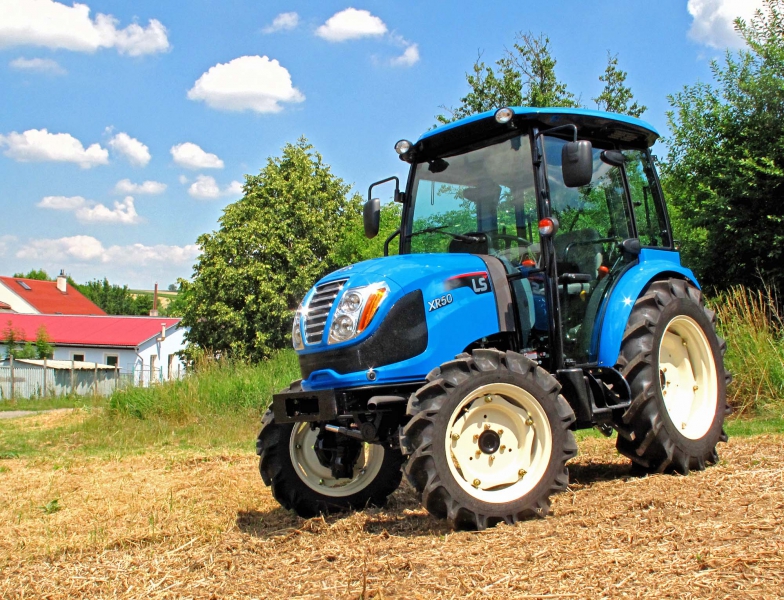

Komunální traktor LS řady XR nabízíme s motorem o výkonu 47 hp. Tento motor je produktem jihokorejské firmy LS Mtron a konstrukčně vychází z osvědčených motorů Mitsubishi. Přenos hnací síly na kola traktoru zajišťuje čtyřstupňová, plně synchronizovaná základní převodovka, jejíž stupně lze dále využít ve čtyřech rozsazích daných převodovkou pro volbu rychlostních skupin. Všechny tyto převodové stupně jsou reverzovatelné reverzní převodovkou, která svou ergonomií výrazně urychluje řazení směru pojezdu traktoru. Uvedenými kombinacemi tedy komunální traktor řady XR disponuje celkovým počtem 16+16 rychlostí. Samozřejmostí je přiřaditelný náhon 4WD a uzávěrka diferenciálu zadní nápravy.

Tento komunální traktor je ve standardu vybaven zadní vývodovou hřídelí 540/750/1000 otáček.

Traktor řady XR lze sestavit tak, aby jeho celková šířka činila 1423 mm.

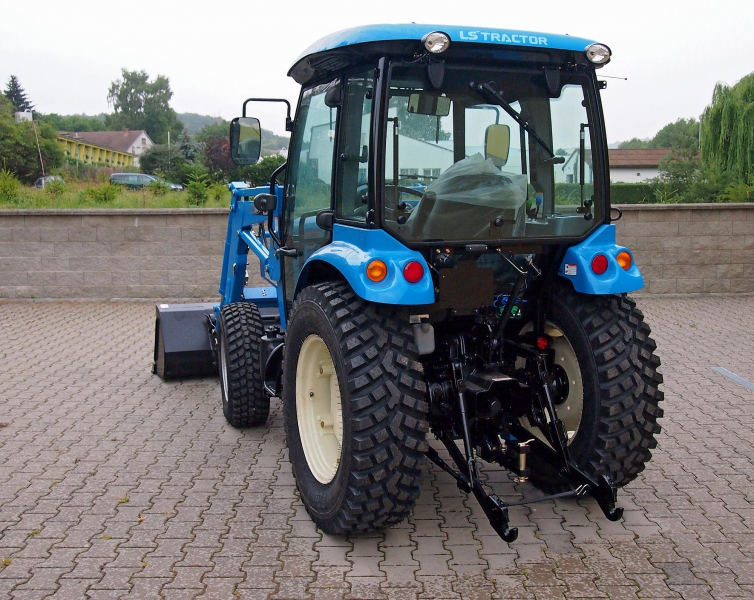

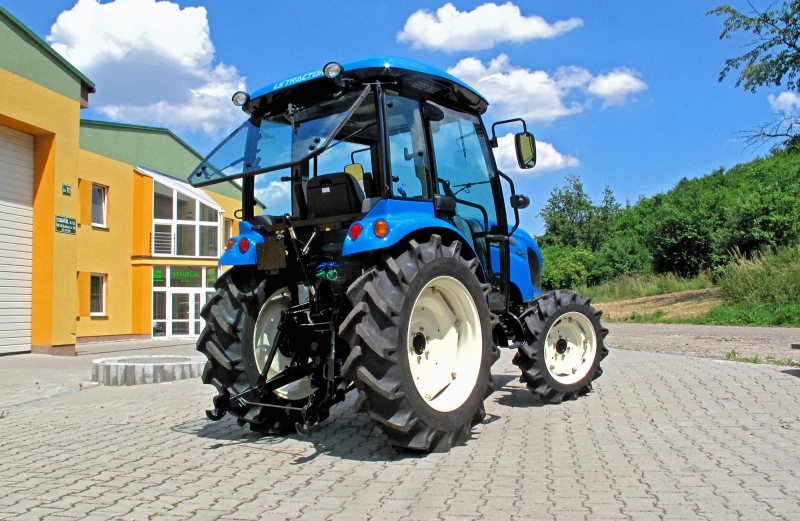

Možnosti hydraulického okruhu jsou kromě zadního závěsu kategorie CAT.1 rozšířeny o na zádi traktoru umístěné dva páry rychlospojek nezávislých vnějších okruhů a o dva páry pozic pro vyvedení okruhů předních. Zvedací ramena zadního závěsu jsou vybavena také silovou regulací.

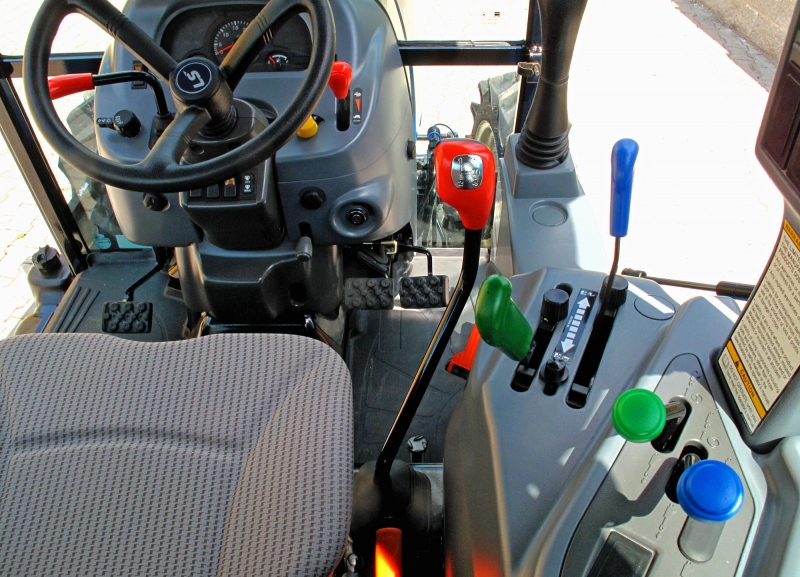

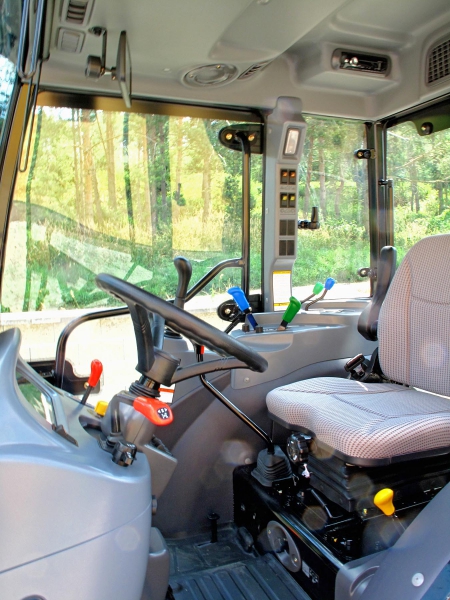

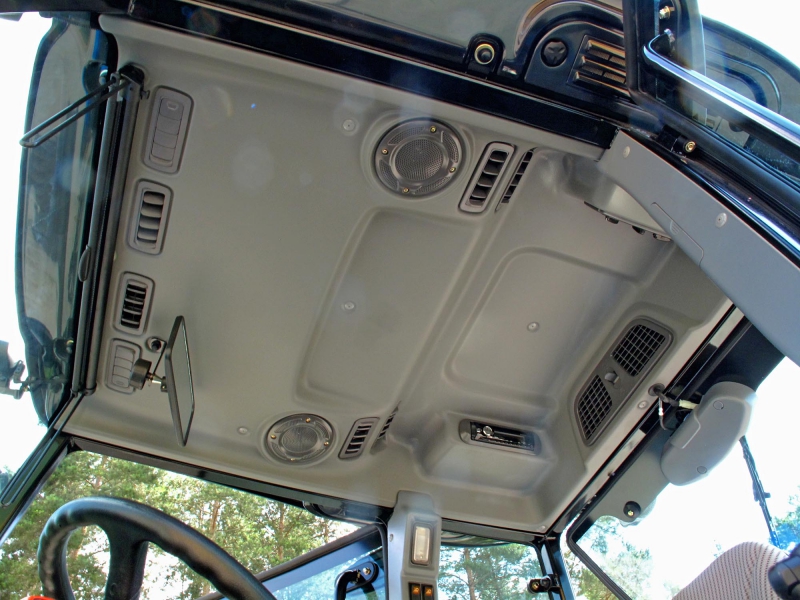

O komfort obsluhy traktoru se stará uzavřená kabina s plochou podlahou osazená zvenčí dvěma páry pracovních světlometů. Manuální klimatizace a autorádio jsou v základní výbavě kabiny.

Technická data

model		XR50

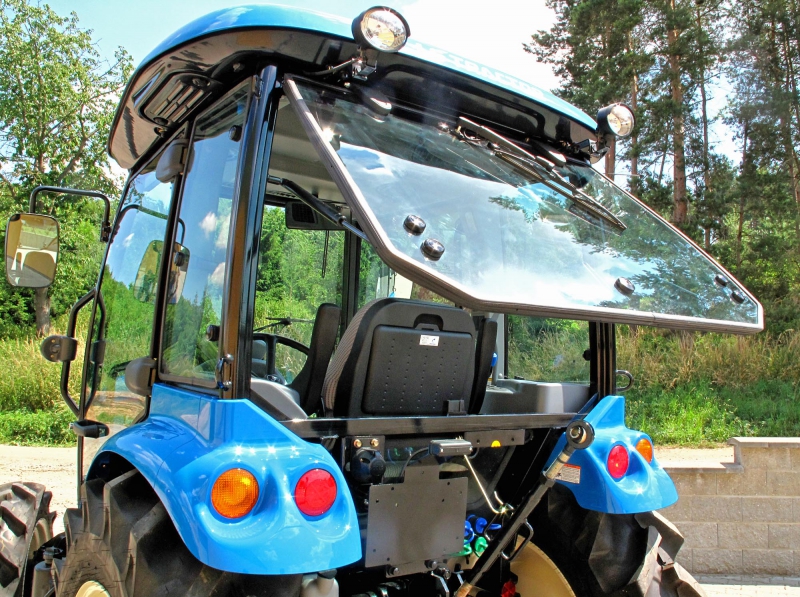

provedení	kabina	uzavřená, vybavená klimatizací a autorádiem, odklopitelné zadní okno a boční okna
motor	výrobce	LS Mtron Ltd.
	jmenovitý výkon [kW/hp]	35 / 48
	jmenovité otáčky [ot/min]	2 600
	počet válců	4
	objem válců [cm³]	2 505
	objem palivové nádrže [ℓ]	45
převodovka	typ	synchronizovaná, plně reverzovatelná 4-stupňová základní převodovka plus 4-stupňová převodovka pro volbu rychlostních skupin
	počet rychlostí [dopředu × dozadu]	16 × 16
	maximální rychlost [km/h]	30,2
pohánění náprav		standardně poháněna kola zadní nápravy (s možností uzavření diferenciálu), možnost připojení pohonu kol přední nápravy (4WD)
zadní vývodová hřídel	režimy chodu	nezávislá na pojezdu
	otáčky [ot/min]	540 / 750 / 1 000
	výkon na hřídeli [hp]	40,6 (v režimu 540 ot./min)
	ovládání	elektrohydraulické
středová vývodová hřídel	provedení	příplatková výbava
	režimy chodu	nezávislá na pojezdu
	otáčky [ot/min]	2 000
	směr otáčení	z pohledu řidiče traktoru: ve směru chodu hodinových ručiček z čelního pohledu na koncovku hřídele: směrem proti směru chodu hodinových ručiček
	ovládání	elektrohydraulické
přední vývodová hřídel		příplatková výbava, je řešena prodloužením vývodové hřídele středové
brzdy		kotoučové v olejové lázni, mechanicky ovládané
výkon hydraulického okruhu [ℓ/min]	okruh řízení	15,6
	pracovní okruh	46,6
zadní tříbodový závěs	kategorie	CAT.I., rychloupínací koncovky s čepovými pouzdry v kulovém uložení
	ovládání	hydraulické, ovládání pákou
	pracovní režimy	polohová, silová a smíšená regulace
	zvedací síla [kg] (na závěsných bodech)	1 252
zadní závěs pro tažení		výkyvné táhlo s čepem Ø 30 mm, další provedení tažného závěsu jsou součástí příplatkové výbavy
pneumatiky (standardní provedení)	přední	8,3 - 20"
	zadní	12,4 - 28"
rozměry [mm] (s uvedenými pneumatikami)	délka včetně zadního závěsu	3 607
	rozchod předních kol	1 244
	rozchod zadních kol	1 140
	rozvor	1 858
	minimální šířka	1 423
	poloměr otáčení [m]
	výška [mm]	2 280
	světlá výška [mm] (pod středem přední nápravy)	400
hmotnosti [kg]	provozní	1 985
	nejvyšší povolená	3 008
závaží	přední	příplatková výbava, blok 20 kg × 4 kusy

Uvedená technická data jsou pouze informativní a mohou se měnit v závislosti na probíhajícím vývoji výrobku, nebo konfiguraci konkrétního traktoru.

Příplatková výbava

Kola s travními pneumatikami

Rozměr:

přední:
- pneumatika: 12-16,5 – 10PR
- ráfek: 9.75 × 16,5
zadní:
- pneumatika: 17,5L-24 – 8PR
- ráfek: 15 × 24"

Traktor LS řady XR s komunálními pneumatikami

Kola s komunálními pneumatikami

Rozměr:

přední:
- pneumatika: 250/80 R16
- ráfek: 9 × 16"
zadní:
- pneumatika: 340/80 R24
- ráfek: 12 × 24"

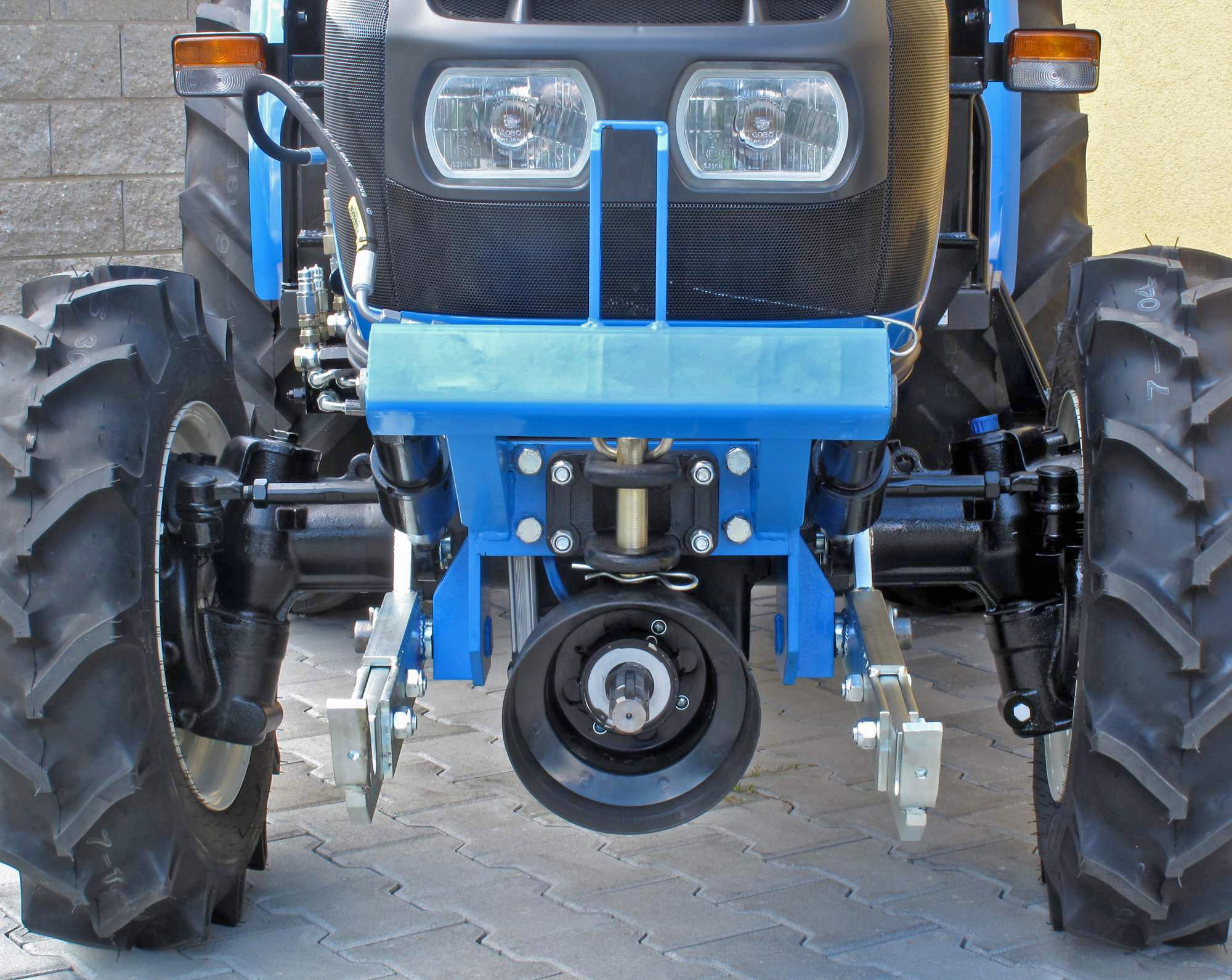

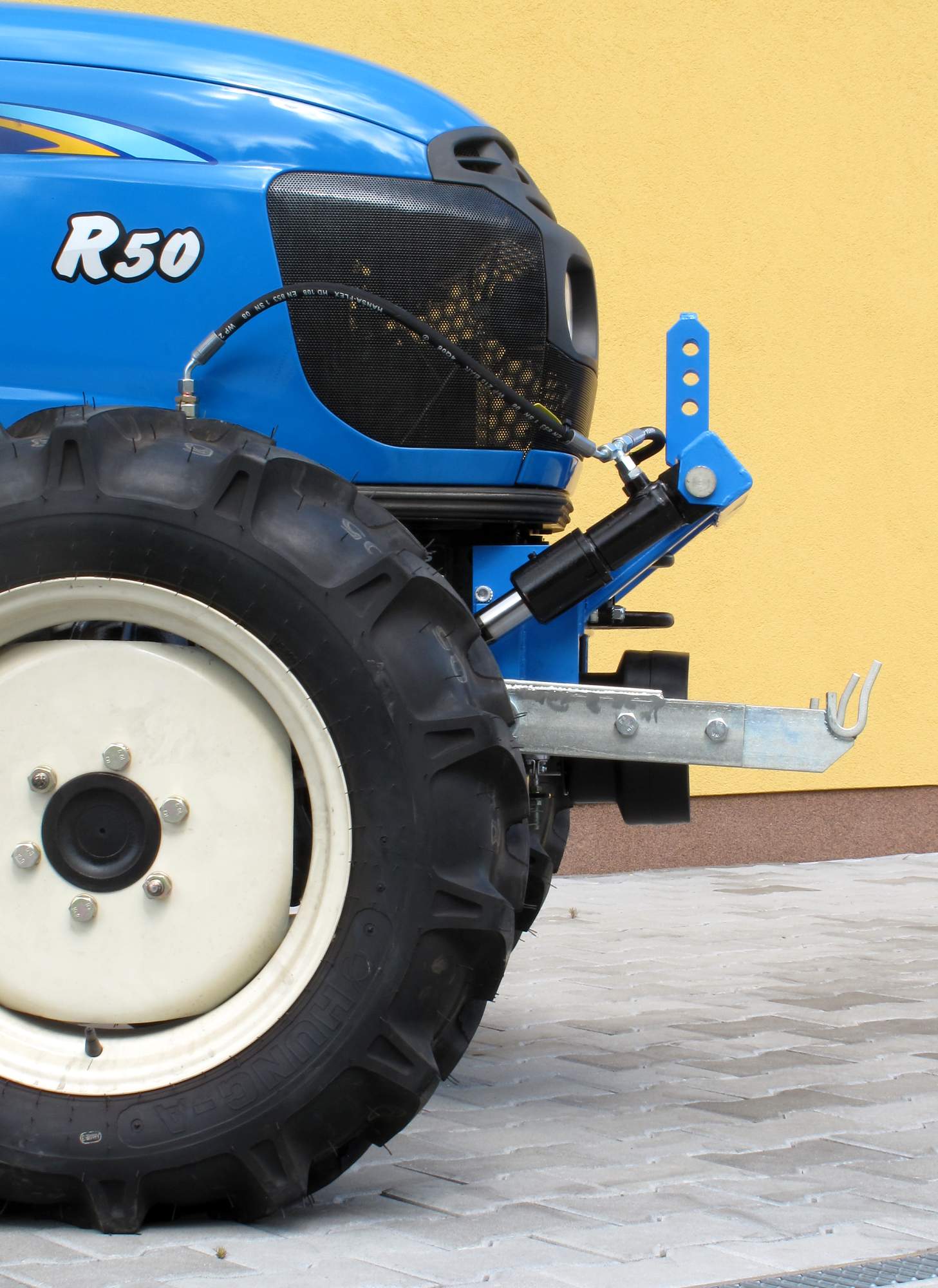

Přední zvedací závěs

hydraulicky ovládaný
standardní provedení s jedním pomocným hydraulickým okruhem

Přední vývodová hřídel

otáčky: 2 000 ot./min
směr otáčení: po směru chodu hodinových ručiček
(z pohledu obsluhy sedící na sedadle řidiče traktoru)

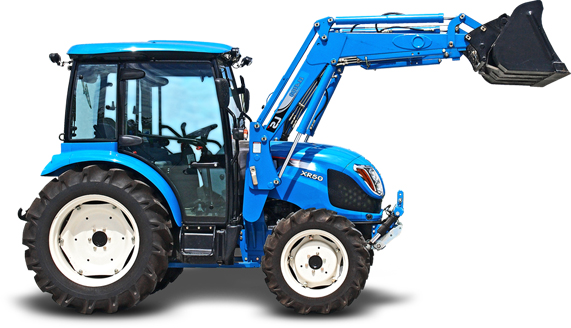

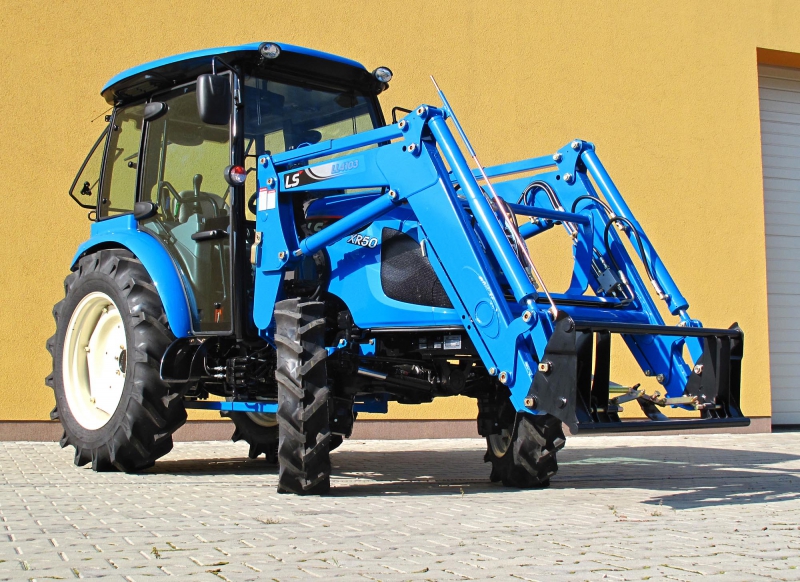

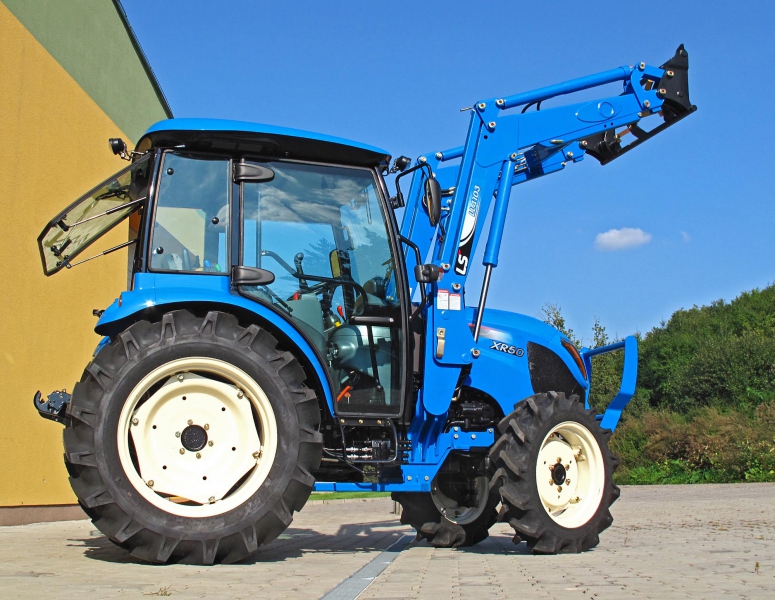

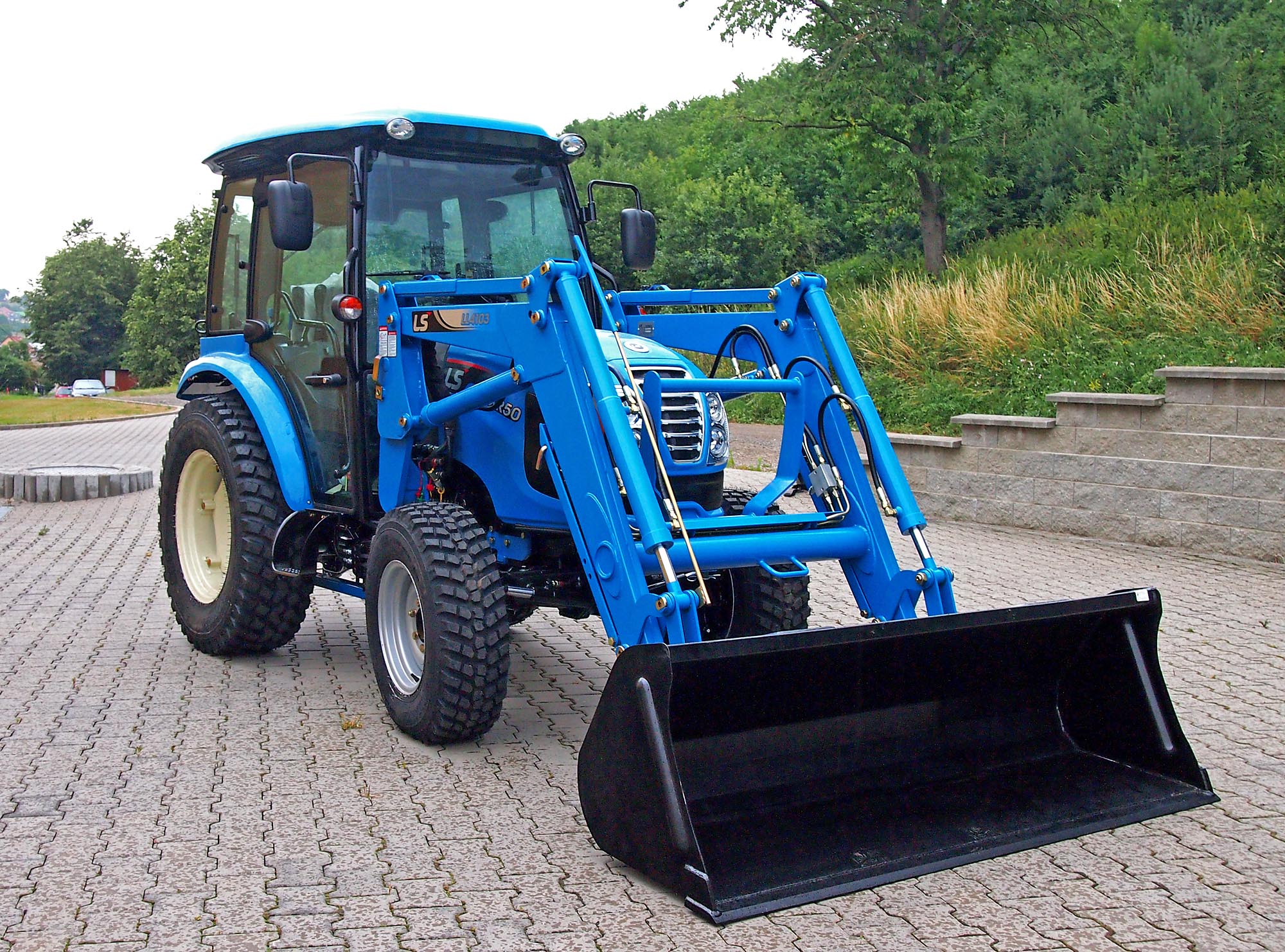

Traktor LS řady XR s čelním nakladačem

Čelní nakladač

maximální výška zdvihu (na čepu): 2 794 mm
maximální nosnost:
- při úplném zvednutí (na čepu): 1 102 kg
- v úrovni povrchu (trhací síla na čepu): 2 416 kg
standardně dodávaná nakládací lžíce:
- šířka: 1 828 mm
- objem: 0,45 m³

Doporučené nářadí

	Mulčovač MKS upevnění do zadního zvedacího závěsu lehčí provedení mulčovače, stroj je vhodný pro zpracování travní hmoty a nezdřevnatělých náletových dřevin do průměru cca 20 mm pracovní nástroje: kladiva pracovní záběr: 175 cm
	Mulčovač GEO EFGC upevnění do zadního zvedacího závěsu lehčí provedení mulčovače, stroj je vhodný pro zpracování travní hmoty a náletových dřevin do průměru cca 25 mm pracovní nástroje: kladiva pracovní záběr: 175 cm - vhodný k použití s traktory řady R50
	Mulčovač GEO AGL upevnění do zadního zvedacího závěsu lehký, stranově vysouvatelný a sklopný ulčovač, vhodný pro zpracování travní hmoty a náletových dřevin do průměru cca 25 mm pracovní nástroje: kladiva pracovní záběr: 145, 165 cm
	Rekultivátor trávníků GEO SB
	Podkop U.EMME kvalitní italský výrobek poskytující vysokou úroveň uživatelského komfortu doporučený model: E.24 (hloubka max. 2,4 m) podkop je určen pro montáž do zadního tříbodového zvedacího závěsu volitelný vlastní hydraulický okruh (doporučujeme) a hydraulicky ovládané blokování bočního posuvu ramene
	Dvoububnová rotační sekačka šíře záběru: 165 cm upevnění do zadního tříbodového závěsu pohon prostřednictvím zadní vývodové hřídele
	Mulčovač se sběrným košem šíře záběru: 160 cm upevnění do zadního tříbodového závěsu pohon prostřednictvím zadní vývodové hřídele výškově vyklápěný sběrný koš (hydarulické ovládání)
	Rozmetadlo posypových hmot upevnění do zadního tříbodového závěsu pohon prostřednictvím zadní vývodové hřídele plastový zásobník nerezový kryt lopatek nerezový rotační disk a vnitřní síto použitelný pro inertní materiál do průměru 8cm (písek, inertní materiál, sůl, hnojiva) dno násypky je vyrobené z oceli objem: 450 litrů maximální zatížení: 550 kg hmotnost: 50 kg
